大排水量幫浦
| 型式 | 出力 | 口徑 | 電壓 | 極數 | 最高揚程 | 最大揚水量 | 標準揚程 | 標準水量 | 電纜 | 重量 |
|---|---|---|---|---|---|---|---|---|---|---|
| HP (kw) | mm (in) | V | P | M | m 3 /min | M | m 3 /min | mm 2 Xm | kg | |
| H-300 | 15(12) | 300(12") | 380 | 4 | 9 | 12 | 5.5 | 9.5 | 8 2 x 15 | 275 |
| |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 泵浦型號: H-300 | 相 數: 三相 |  |
|||||||||
| 額定電壓: 380V | 頻 率: 50HZ | ||||||||||
| 額定電流: 26Amp | 口 徑: 300mm | ||||||||||
| 額定輸出: 15Hp | 額定轉速: 1440rpm | ||||||||||
| 極 數: 4P | 絕緣等級: F | ||||||||||
| 馬達 | 泵浦 | 水泵效率 | |||||||||
| Volt | Amps | Wi | Eff | 軸動力 | 壓力 | 計器高度 | 管路損失 | 全揚程 | 流量 | 水動力 | Pump Eff |
| V | A | KW | % | KW | M | M | M | M | L/min | KW | % |
| 376.4 | 20.321 | 10.49 | 86.9 | 9.12 | 0.5 | 2.5 | 0.5 | 3.6 | 11174 | 6.528 | 71.6 |
| 375.1 | 23.524 | 12.644 | 87.1 | 11.01 | 2.5 | 2.5 | 0.4 | 5.4 | 9515 | 83449 | 76.7 |
| 374.5 | 25.605 | 13.942 | 86.9 | 12.115 | 3.7 | 2.5 | 0.2 | 6.4 | 7621 | 7.992 | 66 |
| 374.2 | 26.513 | 14.527 | 86.8 | 12.606 | 4.3 | 2.5 | 0.2 | 6.9 | 6379 | 7.238 | 57.4 |
| 373.8 | 27.69 | 15.247 | 86.6 | 13.207 | 4.6 | 2.5 | 0.1 | 7.2 | 5049 | 5.968 | 45.2 |
| 373.2 | 30.147 | 16.71 | 86.2 | 14.406 | 5.2 | 2.5 | 0.1 | 7.8 | 3668 | 4.664 | 32.4 |
| 372.5 | 33.432 | 18.6 | 85.4 | 15.886 | 5.9 | 2.5 | 0 | 8.5 | 2411 | 3.336 | 21 |
| 372.2 | 35.01 | 19.494 | 85 | 16.575 | 6.4 | 2.5 | 0 | 9 | 2036 | 2.979 | 18 |
| 371 | 41.6 | 23.044 | 83.4 | 19.225 | 8.2 | 2.5 | 0 | 10.7 | 803 | 1.41 | 7.3 |
| 370.1 | 46.496 | 25.566 | 82.2 | 21.024 | 9.4 | 2.5 | 0 | 11.9 | 32 | 0.062 | 0.3 |

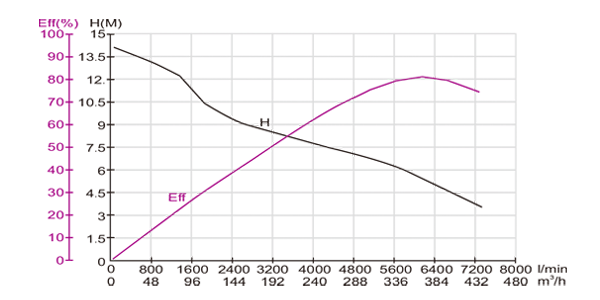

泵浦特性試驗報告
