大排水量幫浦
| 型式 | 出力 | 口徑 | 電壓 | 極數 | 最高揚程 | 最大揚水量 | 標準揚程 | 標準水量 | 電纜 | 重量 |
|---|---|---|---|---|---|---|---|---|---|---|
| HP (kw) | mm (in) | V | P | M | m 3 /min | M | m 3 /min | mm 2 Xm | kg | |
| H-200 | 7.5(5.5) | 200(8") | 380 | 4 | 6.5 | 5.5 | 5 | 4 | 3.5 2 x 10 | 125 |
| |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 泵浦型號: H-200 | 相 數: 三相 |  |
|||||||||
| 額定電壓: 380V | 頻 率: 50HZ | ||||||||||
| 額定電流: 11.5Amp | 口 徑: 200mm | ||||||||||
| 額定輸出: 7.5Hp | 額定轉速: 1440rpm | ||||||||||
| 極 數: 4P | 絕緣等級: F | ||||||||||
| 馬達 | 泵浦 | 水泵效率 | |||||||||
| Volt | Amps | Wi | Eff | 軸動力 | 壓力 | 計器高度 | 管路損失 | 全揚程 | 流量 | 水動力 | Pump Eff |
| V | A | KW | % | KW | M | M | M | M | L/min | KW | % |
| 380.5 | 9.083 | 4.065 | 77.3 | 3.142 | 0.6 | 2.9 | 0.1 | 3.6 | 5193 | 3.026 | 96.3 |
| 380.5 | 9.598 | 4.478 | 78.9 | 3.536 | 1.5 | 2.9 | 0.1 | 4.5 | 4497 | 3.3 | 93.3 |
| 380.3 | 10.072 | 4.842 | 79.7 | 3.859 | 2.4 | 2.9 | 0.1 | 5.3 | 3941 | 3.436 | 89 |
| 380.3 | 10.42 | 5.1 | 80.3 | 4.094 | 2.9 | 2.9 | 0.1 | 5.8 | 3594 | 3.414 | 83.4 |
| 380.2 | 10.611 | 5.238 | 80.6 | 4.221 | 3.4 | 2.9 | 0 | 6.3 | 2958 | 3.05 | 72.3 |
| 379.9 | 10.637 | 5.259 | 80.6 | 4.24 | 3.7 | 2.9 | 0 | 6.6 | 1920 | 2.077 | 49 |
| 379.9 | 10.809 | 5.384 | 80.9 | 4.357 | 3.7 | 2.9 | 0 | 6.6 | 1274 | 1.377 | 31.6 |
| 379.9 | 10.915 | 5.454 | 81.1 | 4.422 | 3.7 | 2.9 | 0 | 6.6 | 838 | 0.902 | 20.4 |
| 379.8 | 11.33 | 5.478 | 81.3 | 4.676 | 3.6 | 2.9 | 0 | 6.5 | 391 | 0.415 | 8.9 |
| 379.6 | 11.997 | 6.204 | 81.5 | 5.054 | 3.7 | 2.9 | 0 | 6.6 | 45 | 0.048 | 0.9 |

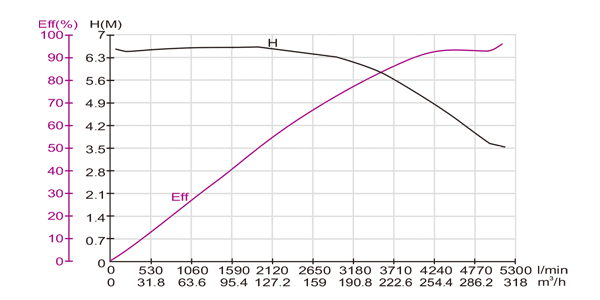

泵浦特性試驗報告
