水陸兩用幫浦
| 型式 | 出力 | 口徑 | 電壓 | 極數 | 最高揚程 | 最大揚水量 | 標準揚程 | 標準水量 | 電纜 | 重量 |
|---|---|---|---|---|---|---|---|---|---|---|
| HP (kw) | mm (in) | V | P | M | m 3 /min | M | m 3 /min | mm 2 Xm | kg | |
| AC-504 | 5(3.7) | 100(4") | 380 | 2 | 17 | 1.7 | 11 | 0.9 | 3.5 2 x 10 | 55 |
| |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 泵浦型號: AC-504 | 相 數: 三相 |  |
|||||||||
| 額定電壓: 380V | 頻 率: 50HZ | ||||||||||
| 額定電流: 7.5Amp | 口 徑: 100mm | ||||||||||
| 額定輸出: 5Hp | 額定轉速: 2880rpm | ||||||||||
| 極 數: 2P | 絕緣等級: F | ||||||||||
| 馬達 | 泵浦 | 水泵效率 | |||||||||
| Volt | Amps | Wi | Eff | 軸動力 | 壓力 | 計器高度 | 管路損失 | 全揚程 | 流量 | 水動力 | Pump Eff |
| V | A | KW | % | KW | M | M | M | M | L/min | KW | % |
| 379.5 | 6.035 | 3.647 | 80.6 | 2.938 | 0.3 | 2.1 | 0 | 2.4 | 1718 | 0.662 | 29.25 |
| 379.2 | 6.261 | 3.79 | 80.5 | 3.052 | 1.9 | 2.1 | 0 | 4 | 1478 | 0.974 | 41.47 |
| 379.1 | 6.544 | 3.968 | 80.5 | 3.194 | 4.6 | 2.1 | 0 | 6.7 | 1288 | 1.403 | 57.07 |
| 379.1 | 6.577 | 3.988 | 80.5 | 3.211 | 5.6 | 2.1 | 0 | 7.7 | 1178 | 1.477 | 59.8 |
| 379.1 | 6.552 | 3.973 | 80.5 | 3.199 | 8.8 | 2.1 | 0 | 10.9 | 897 | 1.602 | 65.13 |
| 379.2 | 5.77 | 3.482 | 80.6 | 2.806 | 12 | 2.1 | 0 | 14.1 | 566 | 1.304 | 60.45 |
| 379.3 | 5.175 | 3.102 | 79.8 | 2.475 | 13.2 | 2.1 | 0 | 15.3 | 406 | 1.014 | 53.3 |
| 379.5 | 4.685 | 2.786 | 79 | 2.201 | 14.2 | 2.1 | 0 | 16.3 | 281 | 0.748 | 44.2 |
| 379.5 | 4.115 | 2.407 | 78.1 | 1.881 | 15.2 | 2.1 | 0 | 17.3 | 142 | 0.401 | 27.69 |
| 379.7 | 3.732 | 2.15 | 75.7 | 1.628 | 16.4 | 2.1 | 0 | 18.5 | 6 | 0.018 | 1.43 |

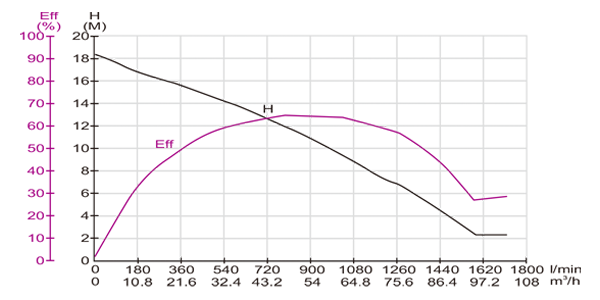

泵浦特性試驗報告
