ROOTS BLOWER

魯氏鼓風機

TY-50/65 (2"/2.5") 型性能表 (壓送式)

TYPERPMQs (m3/min)   PRESSURE (mmAq)   La (Kw)
1000mmAq2000mmAq3000mmAq4000mmAq5000mmAq6000mmAq7000mmAq8000mmAq
QsLaQsLaQsLaQsLaQsLaQsLaQsLaQsLa
TY-050
(2")
850 0.99 0.41 0.79 0.80 0.64 1.16 0.50 1.51 0.38 1.84 0.29 2.15 0.21 2.45 0.15 2.74
1000 1.31 0.48 1.11 0.94 0.96 1.37 0.82 1.77 0.70 2.16 0.61 2.53 0.53 2.88 0.47 3.22
1150 1.63 0.56 1.44 1.08 1.28 1.57 1.15 2.04 1.02 2.49 0.93 2.91 0.86 3.32 0.79 3.71
1300 1.95 0.63 1.76 1.22 1.61 1.78 1.47 2.31 1.34 2.81 1.25 3.29 1.18 3.75 1.12 4.19
1450 2.27 0.70 2.08 1.36 1.93 1.98 1.79 2.57 1.67 3.31 1.58 3.67 1.50 4.18 1.44 4.67
1600 2.60 0.77 2.40 1.50 2.25 2.19 2.11 2.84 1.99 3.46 1.90 4.05 1.82 4.61 1.76 5.16
1750 2.92 0.85 2.72 1.64 2.57 2.39 2.43 3.11 2.31 3.78 2.22 4.43 2.14 5.05 2.08 5.64
TY-065
(2.5")
850 2.07 0.62 1.89 1.21 1.71 1.76 1.55 2.29 1.41 2.78 1.29 3.26 1.19 3.71 1.09 4.15
1000 2.58 0.73 2.41 1.42 2.22 2.07 2.07 2.69 1.93 3.28 1.81 3.83 1.71 4.37 1.60 4.88
1150 3.10 0.84 2.93 1.64 2.74 2.38 2.58 3.09 2.45 3.77 2.33 4.41 2.22 5.03 2.12 5.62
1300 3.62 0.95 3.45 1.85 3.26 2.69 3.10 3.50 2.96 4.26 2.84 4.99 2.74 5.68 2.64 6.35
1450 4.13 1.06 3.96 2.06 3.77 3.01 3.62 3.90 3.48 4.75 3.36 5.56 3.26 6.34 3.15 7.08
1600 4.65 1.17 4.48 2.28 4.29 3.32 4.13 4.30 4.00 5.24 3.88 6.14 3.77 6.99 3.67 7.81
1750 5.17 1.28 5.00 2.49 4.81 3.63 4.65 4.71 4.51 5.73 4.39 6.71 4.29 7.65 4.19 8.55

TYV-50/60 (2"/2.5") 型性能表 (真空用)

TYPERPMQs (m3/min)   PRESSURE (mmAq)   La (Kw)
-1000mmAq-2000mmAq-2500mmAq-3000mmAq-3500mmAq-4000mmAq-4500mmAq-5000mmAq
QsLaQsLaQsLaQsLaQsLaQsLaQsLaQsLa
TYV-50
(2")
850 0.99 0.41 0.82 0.80 0.72 0.98 0.61 1.16 0.51 1.34 0.36 1.51 0.27 1.67 0.14 1.84
1000 1.31 0.48 1.14 0.94 1.04 1.16 0.93 1.37 0.83 1.57 0.69 1.77 0.59 1.97 0.46 2.16
1150 1.63 0.56 1.47 1.08 1.36 1.33 1.25 1.57 1.15 1.81 1.01 2.04 0.91 2.27 0.79 2.49
1300 1.95 0.63 1.79 1.22 1.69 1.50 1.58 1.78 1.48 2.05 1.33 2.31 1.24 2.56 1.11 2.81
1450 2.27 0.70 2.11 1.36 2.01 1.68 1.90 1.98 1.80 2.28 1.65 2.57 1.56 2.86 1.43 3.13
1600 2.60 0.77 2.43 1.50 2.33 1.85 2.22 2.19 2.12 2.52 1.97 2.84 1.88 3.15 1.75 3.46
1750 2.92 0.85 2.75 1.64 2.65 2.02 2.54 2.39 2.44 2.75 2.29 3.11 2.20 3.45 2.07 3.78
TYV-065
(2.5")
850 2.09 0.66 1.91 1.28 1.80 1.58 1.68 1.87 1.55 2.15 1.41 2.42 1.26 2.69 1.09 2.95
1000 2.60 0.78 2.43 1.51 2.32 1.86 2.19 2.20 2.07 2.53 1.92 2.85 1.77 3.16 1.60 3.47
1150 3.12 0.89 2.95 1.73 2.84 2.14 2.71 2.53 2.58 2.91 2.44 3.28 2.29 3.64 2.12 3.99
1300 3.64 1.01 3.46 1.96 3.35 2.41 3.23 2.86 3.10 3.29 2.96 3.71 2.81 4.11 2.64 4.51
1450 4.15 1.13 3.98 2.19 3.87 2.69 3.74 3.19 3.62 3.67 3.47 4.13 3.32 4.59 3.15 5.03
1600 4.67 1.24 4.50 2.41 4.39 2.97 4.26 3.52 4.13 4.40 3.99 4.56 3.84 5.06 3.67 5.55
1750 5.19 1.36 5.01 2.64 4.90 3.25 4.78 3.85 4.65 4.42 4.51 4.99 4.36 5.54 4.19 6.08

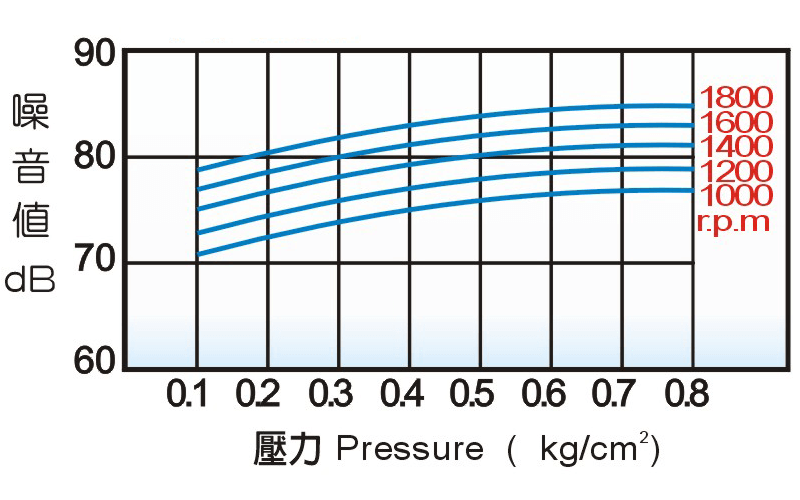

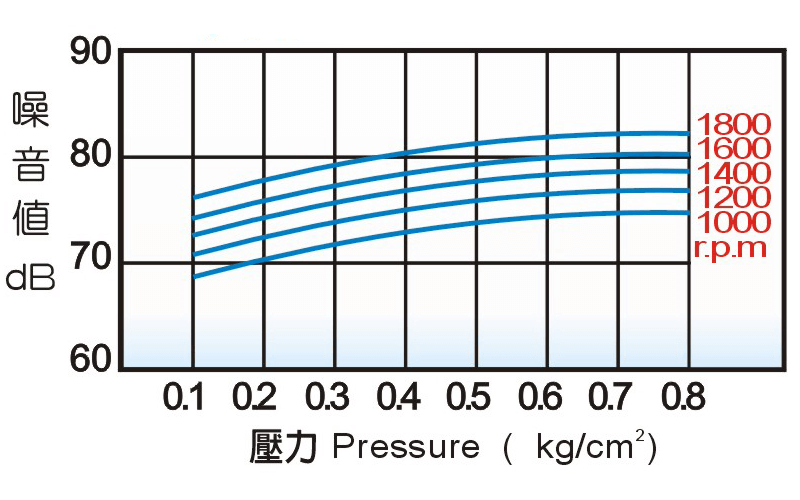

噪音表

NOISE LEVEL OF BLOWER

TY-050

TY-065

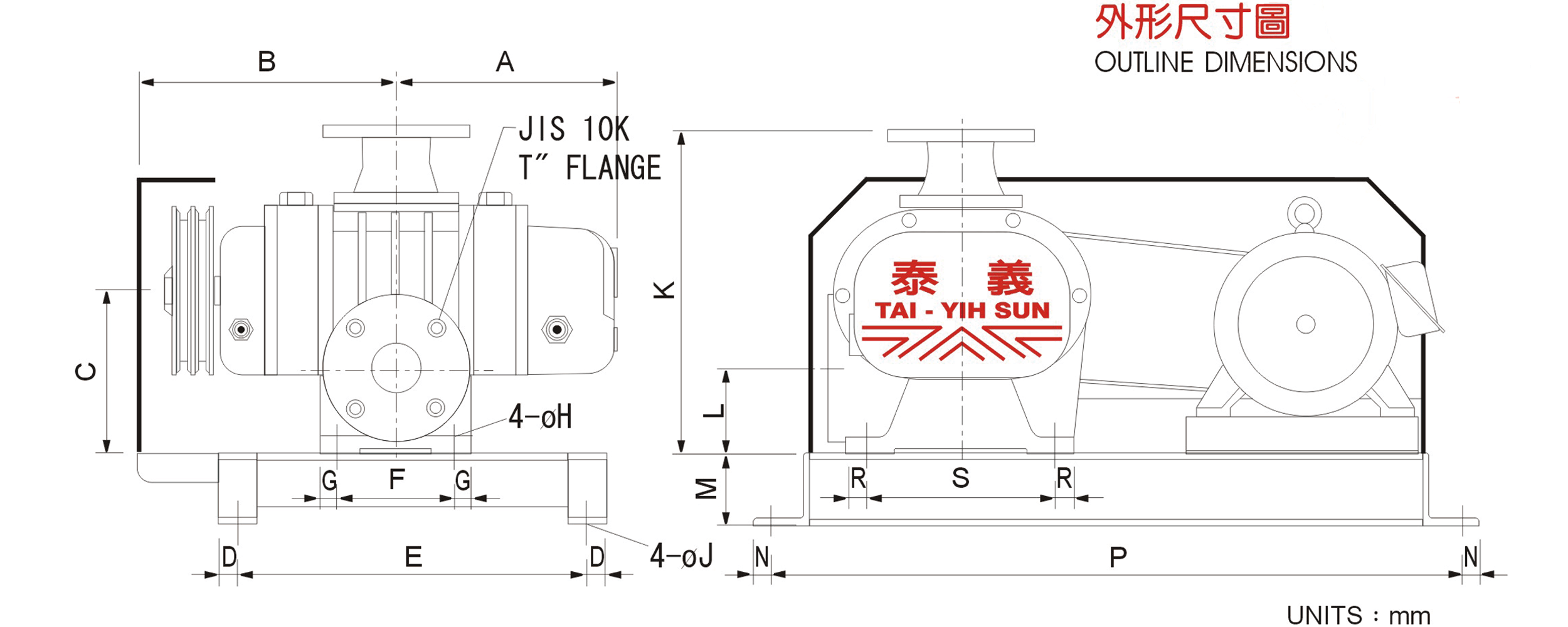

MODELABCDEFGHJKLMNPRSTWt. (kg)
TY-050 240 270 168 20 370 125 15 15 15 356 90 75 18 734 15 200 2 76
TY-065 280 290 173 20 370 210 15 15 15 356 95 75 18 734 15 200 2.5 94

◆表列重量不含馬達(WT. NOT INCLUDING MOTOR)

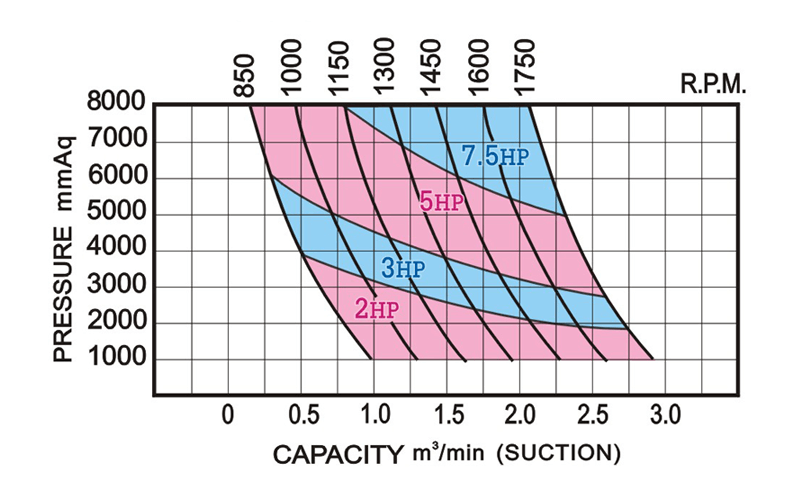

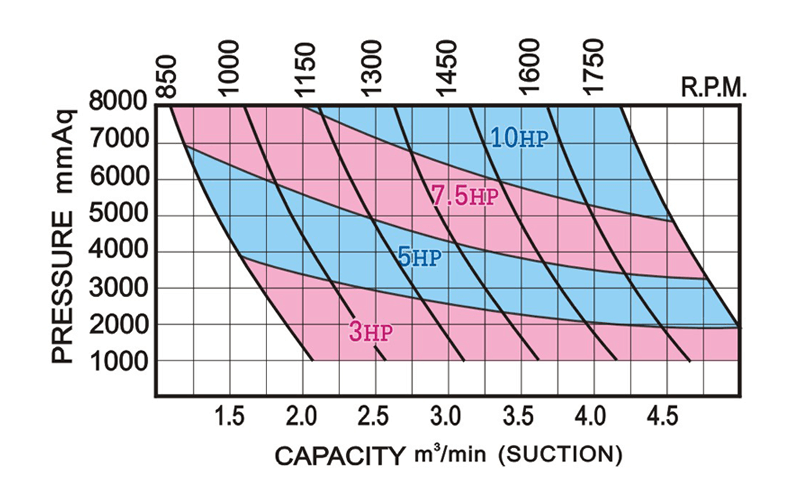

TY型性能曲線 PRESSURE PERFORMANCE CURVE

TY-050

TY-065

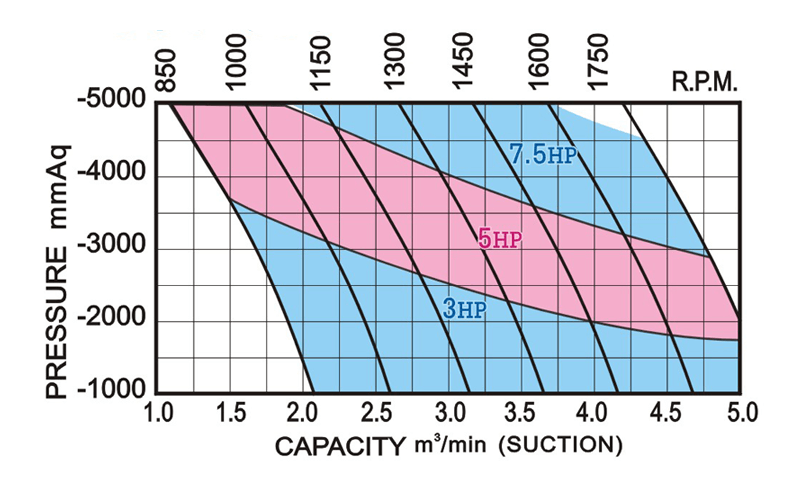

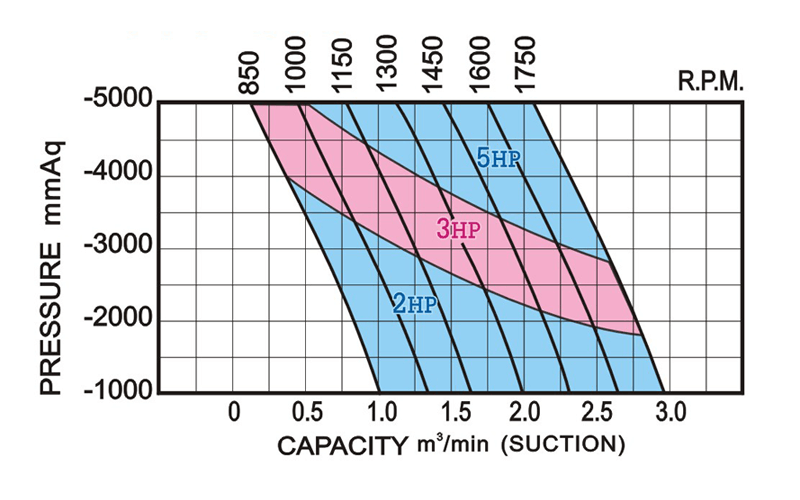

TYV型性能曲線 PRESSURE PERFORMANCE CURVE

TYV-050

TYV-065
