大排水量幫浦
| 型式 | 出力 | 口徑 | 電壓 | 極數 | 最高揚程 | 最大揚水量 | 標準揚程 | 標準水量 | 電纜 | 重量 |
|---|---|---|---|---|---|---|---|---|---|---|
| HP (kw) | mm (in) | V | P | M | m 3 /min | M | m 3 /min | mm 2 Xm | kg | |
| H-306 | 3(2.2) | 150(6") | 380 | 4 | 5 | 3.5 | 3 | 2.5 | 3.5 2 x 10 | 70 |
| |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 泵浦型號: H-306 | 相 數: 三相 |  |
|||||||||
| 額定電壓: 380V | 頻 率: 50HZ | ||||||||||
| 額定電流: 5Amp | 口 徑: 150mm | ||||||||||
| 額定輸出: 3Hp | 額定轉速: 1440rpm | ||||||||||
| 極 數: 4P | 絕緣等級: F | ||||||||||
| 馬達 | 泵浦 | 水泵效率 | |||||||||
| Volt | Amps | Wi | Eff | 軸動力 | 壓力 | 計器高度 | 管路損失 | 全揚程 | 流量 | 水動力 | Pump Eff |
| V | A | KW | % | KW | M | M | M | M | L/min | KW | % |
| 378.7 | 4.692 | 2.611 | 77.6 | 2.027 | 0 | 0 | 0 | 2.4 | 3200 | 1.255 | 61.9 |
| 378.6 | 4.804 | 2.687 | 77.8 | 2.09 | 0.6 | 2.4 | 0 | 3 | 2752 | 1.347 | 64.4 |
| 378.5 | 4.785 | 5.677 | 77.8 | 2.081 | 1.4 | 2.4 | 0 | 3.8 | 2065 | 1.286 | 61.8 |
| 378.5 | 4.749 | 2.653 | 77.7 | 2.062 | 1.5 | 2.4 | 0 | 3.9 | 1942 | 1.225 | 59.4 |
| 378.6 | 4.498 | 2.488 | 77.4 | 1.925 | 1.5 | 2.4 | 0 | 3.9 | 1453 | 0.917 | 47.6 |
| 378.5 | 4.708 | 2.626 | 77.6 | 2.039 | 1.8 | 2.4 | 0 | 4.2 | 1138 | 0.779 | 38.2 |
| 378.5 | 5.098 | 2.879 | 77.7 | 2.236 | 2.3 | 2.4 | 0 | 4.7 | 822 | 0.627 | 28 |
| 378.4 | 5.384 | 3.062 | 77.6 | 2.375 | 2.5 | 2.4 | 0 | 4.9 | 628 | 0.504 | 21.2 |
| 378.2 | 6.19 | 3.566 | 77.1 | 2.748 | 3.3 | 2.4 | 0 | 5.7 | 313 | 0.294 | 10.7 |
| 378.1 | 6.817 | 3.95 | 76.2 | 3.01 | 4.2 | 2.4 | 0 | 6.6 | 7 | 0.007 | 0.2 |

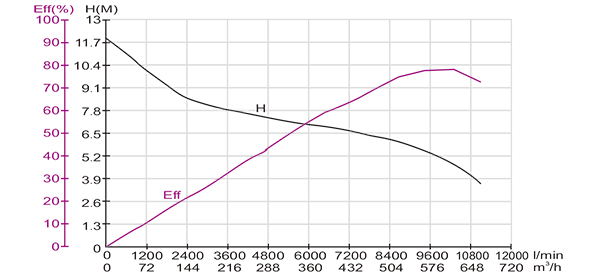

泵浦特性試驗報告
