水陸兩用幫浦
| 型式 | 出力 | 口徑 | 電壓 | 極數 | 最高揚程 | 最大揚水量 | 標準揚程 | 標準水量 | 電纜 | 重量 |
|---|---|---|---|---|---|---|---|---|---|---|
| HP (kw) | mm (in) | V | P | M | m 3 /min | M | m 3 /min | mm 2 Xm | kg | |
| AC-304 | 3(2.2) | 100(4") | 380 | 2 | 15 | 1.6 | 8 | 1.0 | 3.5 2 x 10 | 44 |
| |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 泵浦型號: AC-304 | 相 數: 三相 |  |
|||||||||
| 額定電壓: 380V | 頻 率: 50HZ | ||||||||||
| 額定電流: 5.5Amp | 口 徑: 100mm | ||||||||||
| 額定輸出: 3Hp | 額定轉速: 2880rpm | ||||||||||
| 極 數: 2P | 絕緣等級: F | ||||||||||
| 馬達 | 泵浦 | 水泵效率 | |||||||||
| Volt | Amps | Wi | Eff | 軸動力 | 壓力 | 計器高度 | 管路損失 | 全揚程 | 流量 | 水動力 | Pump Eff |
| V | A | KW | % | KW | M | M | M | M | L/min | KW | % |
| 378.7 | 4.779 | 2.815 | 77.7 | 2.188 | 0.3 | 2.1 | 0 | 2.4 | 1612 | 0.625 | 37.18 |
| 378.5 | 4.833 | 2.85 | 77.8 | 2.217 | 0.9 | 2.1 | 0 | 3 | 1420 | 0.698 | 40.95 |
| 378.3 | 5.192 | 3.08 | 77.6 | 2.391 | 3.6 | 2.1 | 0 | 5.7 | 1212 | 1.121 | 60.97 |
| 378.2 | 5.384 | 3.201 | 77.6 | 2.482 | 6 | 2.1 | 0 | 8.1 | 996 | 1.319 | 69.03 |
| 378.1 | 5.272 | 3.129 | 77.6 | 2.429 | 8.7 | 2.1 | 0 | 10.8 | 725 | 1.283 | 68.64 |
| 378.1 | 5.097 | 3.018 | 77.7 | 2.345 | 9.5 | 2.1 | 0 | 11.6 | 629 | 1.196 | 66.3 |
| 378.1 | 4.678 | 2.749 | 77.6 | 2.133 | 10.7 | 2.1 | 0 | 12.8 | 466 | 0.979 | 59.67 |
| 378.1 | 4.19 | 2.43 | 77 | 1.87 | 11.7 | 2.1 | 0 | 13.8 | 305 | 0.687 | 47.71 |
| 378.3 | 3.622 | 2.048 | 75.6 | 1.549 | 12.5 | 2.1 | 0 | 14.6 | 129 | 0.308 | 25.87 |
| 378.2 | 3.317 | 1.835 | 74.1 | 1.36 | 13.3 | 2.1 | 0 | 15.4 | 1 | 0.002 | 0.26 |

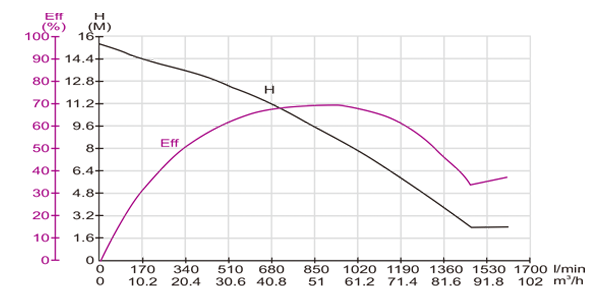

泵浦特性試驗報告
