水陸兩用幫浦
| 型式 | 出力 | 口徑 | 電壓 | 極數 | 最高揚程 | 最大揚水量 | 標準揚程 | 標準水量 | 電纜 | 重量 |
|---|---|---|---|---|---|---|---|---|---|---|
| HP (kw) | mm (in) | V | P | M | m 3 /min | M | m 3 /min | mm 2 Xm | kg | |
| AC-505 | 5(3.7) | 125(5") | 380 | 4 | 7.5 | 2.5 | 6 | 1.7 | 3.5 2 x 10 | 55 |
| |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 泵浦型號: AC-505 | 相 數: 三相 |  |
|||||||||
| 額定電壓: 380V | 頻 率: 50HZ | ||||||||||
| 額定電流: 7.5Amp | 口 徑: 125mm | ||||||||||
| 額定輸出: 5Hp | 額定轉速: 1440rpm | ||||||||||
| 極 數: 4P | 絕緣等級: F | ||||||||||
| 馬達 | 泵浦 | 水泵效率 | |||||||||
| Volt | Amps | Wi | Eff | 軸動力 | 壓力 | 計器高度 | 管路損失 | 全揚程 | 流量 | 水動力 | Pump Eff |
| V | A | KW | % | KW | M | M | M | M | L/min | KW | % |
| 379 | 6.667 | 3.552 | 81.7 | 2.901 | 0.3 | 2.1 | 0 | 2.4 | 2595 | 1.036 | 35.7 |
| 379 | 6.878 | 3.686 | 81.7 | 3.012 | 2.8 | 2.1 | 0 | 4.9 | 2017 | 1.609 | 53.4 |
| 379.1 | 6.667 | 3.555 | 81.7 | 2.903 | 3.9 | 2.1 | 0 | 6 | 1669 | 1.631 | 56.2 |
| 379.2 | 6.317 | 3.331 | 81.4 | 2.71 | 4.5 | 2.1 | 0 | 6.6 | 1394 | 1.499 | 55.3 |
| 379.3 | 5.856 | 3.031 | 80.3 | 2.435 | 4.8 | 2.1 | 0 | 6.9 | 1102 | 1.25 | 51.4 |
| 379.3 | 5.604 | 2.861 | 79.8 | 2.282 | 5 | 2.1 | 0 | 7.1 | 965 | 1.125 | 49.3 |
| 379.4 | 5.151 | 2.548 | 78.7 | 2.005 | 5.2 | 2.1 | 0 | 7.3 | 695 | 0.832 | 41.5 |
| 379.6 | 4.854 | 2.333 | 77.2 | 1.801 | 5.3 | 2.1 | 0 | 7.4 | 461 | 0.558 | 31 |
| 379.6 | 4.682 | 2.203 | 75.5 | 1.663 | 5.5 | 2.1 | 0 | 7.6 | 215 | 0.266 | 16 |
| 379.5 | 4.644 | 2.177 | 75.1 | 1.635 | 5.7 | 2.1 | 0 | 7.8 | 6 | 0.007 | 0.4 |

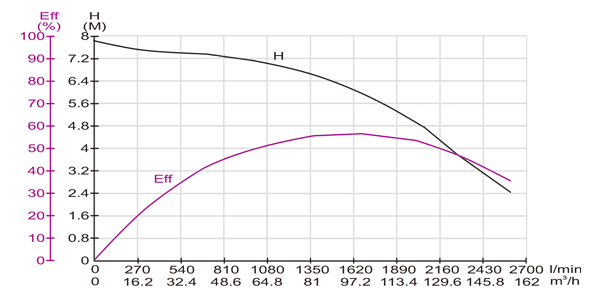

泵浦特性試驗報告
