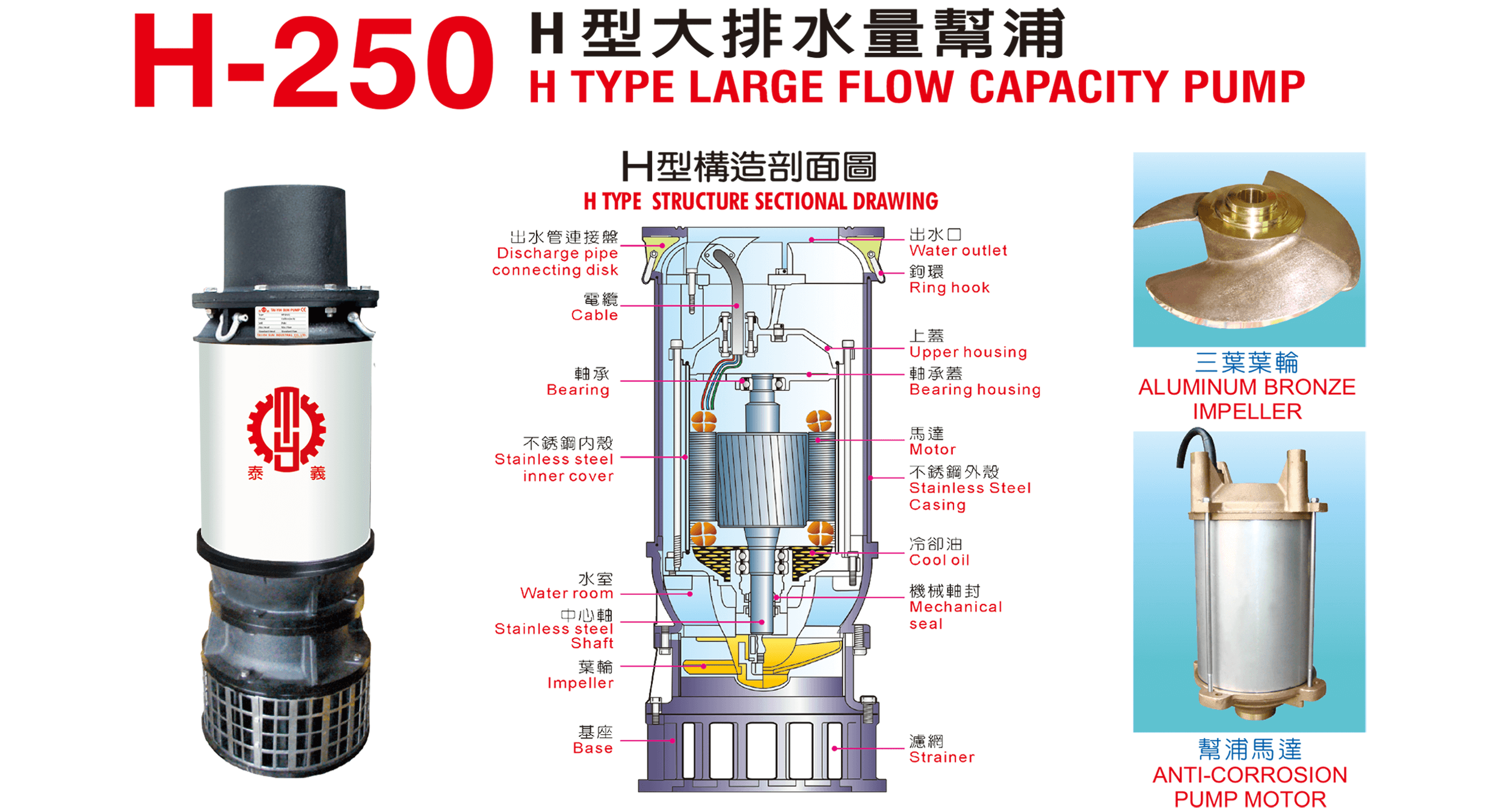

大排水量幫浦
| 型式 | 出力 | 口徑 | 電壓 | 極數 | 最高揚程 | 最大揚水量 | 標準揚程 | 標準水量 | 電纜 | 重量 |
|---|---|---|---|---|---|---|---|---|---|---|
| HP (kw) | mm (in) | V | P | M | m 3 /min | M | m 3 /min | mm 2 Xm | kg | |
| H-250 | 10(7.5) | 250(10") | 380 | 4 | 12 | 7.5 | 6 | 6 | 5.5 2 x 10 | 175 |
| |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 泵浦型號: H-250 | 相 數: 三相 |  |
|||||||||
| 額定電壓: 380V | 頻 率: 50HZ | ||||||||||
| 額定電流: 17Amp | 口 徑: 250mm | ||||||||||
| 額定輸出: 10Hp | 額定轉速: 1440rpm | ||||||||||
| 極 數: 4P | 絕緣等級: F | ||||||||||
| 馬達 | 泵浦 | 水泵效率 | |||||||||
| Volt | Amps | Wi | Eff | 軸動力 | 壓力 | 計器高度 | 管路損失 | 全揚程 | 流量 | 水動力 | Pump Eff |
| V | A | KW | % | KW | M | M | M | M | L/min | KW | % |
| 380.2 | 12.745 | 6.785 | 85.6 | 5.81 | 0.5 | 2.9 | 0.2 | 3.6 | 7323 | 4.285 | 73.8 |
| 379.8 | 14.479 | 7.936 | 85.8 | 6.813 | 2.4 | 2.9 | 0.2 | 5.4 | 6139 | 5.464 | 80.2 |
| 379.7 | 15.173 | 8.383 | 85.9 | 7.204 | 3.2 | 2.9 | 0.1 | 6.2 | 5591 | 5.664 | 78.6 |
| 380 | 16.658 | 9.324 | 85.8 | 8 | 4.4 | 2.9 | 0.1 | 7.4 | 4382 | 5.295 | 66.2 |
| 379.9 | 17.343 | 9.75 | 85.6 | 8.351 | 4.9 | 2.9 | 0.1 | 7.9 | 3843 | 4.949 | 59.3 |
| 379.6 | 18.847 | 10.655 | 85.3 | 9.091 | 5.9 | 2.9 | 0 | 8.8 | 2782 | 4.023 | 44.3 |
| 379.5 | 19.556 | 11.088 | 85.1 | 9.441 | 6.2 | 2.9 | 0 | 9.2 | 2509 | 3.756 | 39.8 |
| 379.4 | 25.151 | 14.316 | 83 | 11.889 | 9.3 | 2.9 | 0 | 12.2 | 1359 | 2.713 | 22.8 |
| 379.4 | 27.613 | 15.672 | 82.1 | 12.87 | 10.1 | 2.9 | 0 | 13.1 | 868 | 1.852 | 14.4 |
| 379.2 | 32.304 | 18.161 | 80.4 | 14.595 | 11.2 | 2.9 | 0 | 14.1 | 64 | 0.14 | 1 |

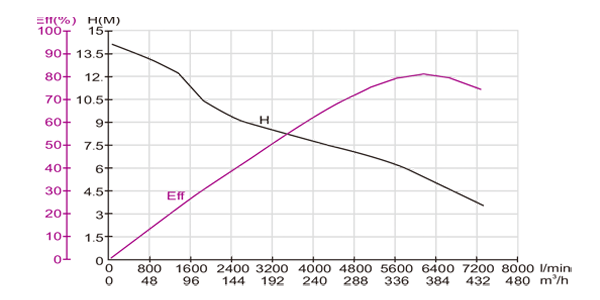

泵浦特性試驗報告
