水陸兩用幫浦
| 型式 | 出力 | 口徑 | 電壓 | 極數 | 最高揚程 | 最大揚水量 | 標準揚程 | 標準水量 | 電纜 | 重量 |
|---|---|---|---|---|---|---|---|---|---|---|
| HP (kw) | mm (in) | V | P | M | m 3 /min | M | m 3 /min | mm 2 Xm | kg | |
| AC-202 | 2(1.5) | 50(2") | 380 | 2 | 15 | 0.4 | 10 | 0.2 | 2.0 2 x 8 | 40 |
| |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 泵浦型號: AC-202 | 相 數: 三相 |  |
|||||||||
| 額定電壓: 380V | 頻 率: 50HZ | ||||||||||
| 額定電流: 3Amp | 口 徑: 50mm | ||||||||||
| 額定輸出: 2Hp | 額定轉速: 2880rpm | ||||||||||
| 極 數: 2P | 絕緣等級: F | ||||||||||
| 馬達 | 泵浦 | 水泵效率 | |||||||||
| Volt | Amps | Wi | Eff | 軸動力 | 壓力 | 計器高度 | 管路損失 | 全揚程 | 流量 | 水動力 | Pump Eff |
| V | A | KW | % | KW | M | M | M | M | L/min | KW | % |
| 378.1 | 2.193 | 1.223 | 70.9 | 0.867 | 0 | 2.1 | 0 | 2.1 | 377 | 0.129 | 26.82 |
| 378 | 2.269 | 1.279 | 71.4 | 0.913 | 2.7 | 2.1 | 0 | 4.8 | 321 | 0.25 | 49.14 |
| 377.9 | 2.279 | 1.286 | 71.5 | 0.92 | 4.9 | 2.1 | 0 | 7 | 278 | 0.317 | 61.92 |
| 377.9 | 2.251 | 1.267 | 71.3 | 0.903 | 7.3 | 2.1 | 0 | 9.4 | 223 | 0.343 | 68.4 |
| 377.8 | 2.18 | 1.215 | 70.8 | 0.861 | 8.8 | 2.1 | 0 | 10.9 | 183 | 0.327 | 68.4 |
| 377.8 | 2.072 | 1.137 | 70.1 | 0.797 | 10.2 | 2.1 | 0 | 12.3 | 142 | 0.287 | 64.8 |
| 377.8 | 1.958 | 1.051 | 68.5 | 0.72 | 11.4 | 2.1 | 0 | 13.5 | 103 | 0.228 | 56.88 |
| 377.8 | 1.844 | 0.963 | 65.4 | 0.63 | 12.4 | 2.1 | 0 | 14.5 | 65 | 0.153 | 43.56 |
| 377.8 | 1.729 | 0.87 | 62.3 | 0.542 | 13.3 | 2.1 | 0 | 15.4 | 29 | 0.073 | 24.12 |
| 377.8 | 1.66 | 0.812 | 60.5 | 0.491 | 14.1 | 2.1 | 0 | 16.2 | 0 | 0 | 0 |

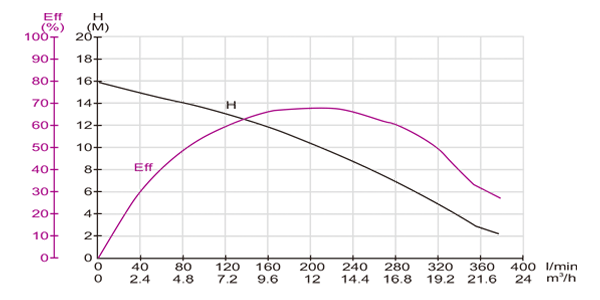

泵浦特性試驗報告
