水陸兩用幫浦
| 型式 | 出力 | 口徑 | 電壓 | 極數 | 最高揚程 | 最大揚水量 | 標準揚程 | 標準水量 | 電纜 | 重量 |
|---|---|---|---|---|---|---|---|---|---|---|
| HP (kw) | mm (in) | V | P | M | m 3 /min | M | m 3 /min | mm 2 Xm | kg | |
| AC-304P | 3(2.2) | 100(4") | 380 | 4 | 8 | 1.6 | 6 | 1.0 | 3.5 2 x 10 | 44 |
| |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 泵浦型號: AC-304P | 相 數: 三相 |  |
|||||||||
| 額定電壓: 380V | 頻 率: 50HZ | ||||||||||
| 額定電流: 4.5Amp | 口 徑: 100mm | ||||||||||
| 額定輸出: 3Hp | 額定轉速: 1440rpm | ||||||||||
| 極 數: 4P | 絕緣等級: F | ||||||||||
| 馬達 | 泵浦 | 水泵效率 | |||||||||
| Volt | Amps | Wi | Eff | 軸動力 | 壓力 | 計器高度 | 管路損失 | 全揚程 | 流量 | 水動力 | Pump Eff |
| V | A | KW | % | KW | M | M | M | M | L/min | KW | % |
| 378.7 | 3.623 | 1.806 | 75.6 | 1.366 | 0.3 | 2.1 | 0 | 2.4 | 1553 | 0.6 | 43.9 |
| 378.7 | 3.759 | 1.91 | 76.3 | 1.457 | 1.9 | 2.1 | 0 | 4 | 1324 | 0.866 | 59.4 |
| 378.7 | 3.771 | 1.919 | 76.4 | 1.466 | 2.4 | 2.1 | 0 | 4.5 | 1243 | 0.921 | 62.8 |
| 378.7 | 3.76 | 1.912 | 76.3 | 1.459 | 3.5 | 2.1 | 0 | 5.6 | 1048 | 0.966 | 66.2 |
| 378.7 | 3.658 | 1.837 | 75.8 | 1.393 | 4.5 | 2.1 | 0 | 6.6 | 847 | 0.912 | 65.5 |
| 378.8 | 3.541 | 1.749 | 75.2 | 1.316 | 4.9 | 2.1 | 0 | 7 | 719 | 0.823 | 62.5 |
| 378.8 | 3.302 | 1.56 | 74 | 1.155 | 5.4 | 2.1 | 0 | 7.5 | 505 | 0.616 | 53.3 |
| 378.8 | 3.117 | 1.411 | 73.1 | 1.031 | 5.8 | 2.1 | 0 | 7.9 | 311 | 0.403 | 39 |
| 378.8 | 2.994 | 1.307 | 72.5 | 0.948 | 6.1 | 2.1 | 0 | 8.2 | 142 | 0.19 | 20 |
| 378.8 | 2.972 | 1.286 | 72.4 | 0.931 | 6.5 | 2.1 | 0 | 8.6 | 2 | 0.003 | 0.3 |

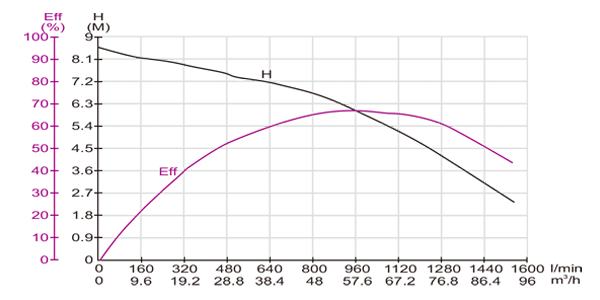

泵浦特性試驗報告
