污泥用幫浦
| 型式 | 出力 | 口徑 | 電壓 | 極數 | 最高揚程 | 最大揚水量 | 標準揚程 | 標準水量 | 電纜 | 重量 |
|---|---|---|---|---|---|---|---|---|---|---|
| HP (kw) | mm (in) | V | P | M | m 3 /min | M | m 3 /min | mm 2 Xm | kg | |
| S-534 | 5(3.7) | 100(4") | 380 | 2 | 23 | 1.5 | 16 | 0.7 | 3.5 2 x 10 | 55 |
| |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 泵浦型號: S-534 | 相 數: 三相 |  |
|||||||||
| 額定電壓: 380V | 頻 率: 50HZ | ||||||||||
| 額定電流: 8.0Amp | 口 徑: 100mm | ||||||||||
| 額定輸出: 5Hp | 額定轉速: 2880rpm | ||||||||||
| 極 數: 2P | 絕緣等級: F | ||||||||||
| 馬達 | 泵浦 | 水泵效率 | |||||||||
| Volt | Amps | Wi | Eff | 軸動力 | 壓力 | 計器高度 | 管路損失 | 全揚程 | 流量 | 水動力 | Pump Eff |
| V | A | KW | % | KW | M | M | M | M | L/min | KW | % |
| 378.4 | 6.268 | 3.831 | 80.5 | 3.085 | 0.3 | 2.1 | 0 | 2.4 | 1560 | 0.615 | 19.9 |
| 378.4 | 6.575 | 4.021 | 80.5 | 3.237 | 2.5 | 2.1 | 0 | 4.6 | 1366 | 1.025 | 31.7 |
| 378.4 | 6.786 | 4.151 | 80.5 | 3.341 | 4.1 | 2.1 | 0 | 6.2 | 1297 | 1.32 | 39.5 |
| 378.2 | 6.878 | 4.206 | 80.5 | 3.385 | 8.2 | 2.1 | 0 | 10.3 | 1047 | 1.766 | 52.5 |
| 378.2 | 6.795 | 4.155 | 80.5 | 3.344 | 10.6 | 2.1 | 0 | 12.7 | 922 | 1.909 | 57.1 |
| 378.3 | 6.245 | 3.816 | 80.5 | 3.074 | 14.7 | 2.1 | 0 | 16.8 | 702 | 1.932 | 62.9 |
| 378.3 | 5.615 | 3.424 | 80.5 | 2.756 | 17.5 | 2.1 | 0 | 19.6 | 519 | 1.658 | 60.1 |
| 378.6 | 4.631 | 2.804 | 78.9 | 2.213 | 20.5 | 2.1 | 0 | 22.6 | 221 | 0.818 | 36.9 |
| 378.7 | 4.354 | 2.627 | 78.5 | 2.062 | 21.4 | 2.1 | 0 | 23.5 | 132 | 0.51 | 24.7 |
| 378.6 | 4.182 | 2.515 | 78.2 | 1.968 | 23 | 2.1 | 0 | 25.1 | 7 | 0.027 | 1.4 |

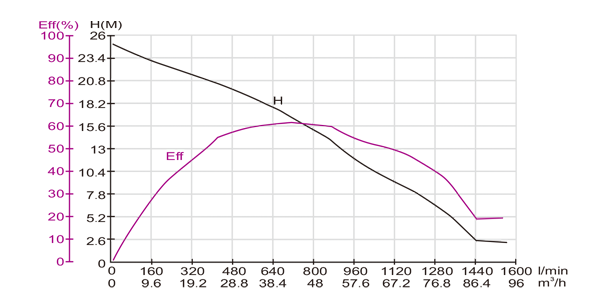

泵浦特性試驗報告
